lcd液晶屏主要有哪些組成部分

發布作者:深圳市奧視特科技有限公司     發布來源:zsdjk.cn    發布時間:2023-09-22
液晶屏的基本原理

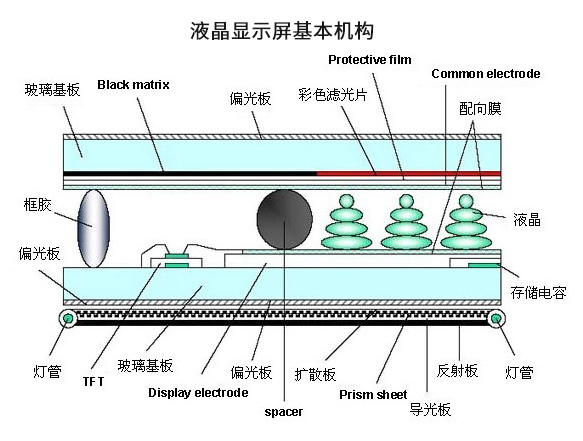

液晶顯示屏(Liquid Crystal Display,簡稱LCD)是一種使用液晶材料作為光學調制器的平面顯示技術。它的基本原理是利用液晶分子在電場作用下的定向排列來控制光的透過與阻擋,從而實現圖像的顯示。液晶屏主要由液晶層、玻璃基板、導電層、色彩濾光片、背光源等幾個關鍵部分組成。



一、液晶屏的液晶層
液晶層是液晶顯示屏的核心部分,它由液晶分子組成。液晶分子具有一定的長軸和短軸,可以通過電場的作用改變其排列方向,從而控制光的透過與阻擋。液晶分子的排列方式可以分為向列型、扭曲向列型、平行型等不同結構,不同結構的排列方式?jīng)Q定了液晶屏的工作原理和顯示效果。
二、液晶屏的玻璃基板
玻璃基板是液晶屏的支撐結構,通常由兩塊玻璃板組成,中間夾有液晶層。玻璃基板具有良好的透光性和機械強度,能夠保護液晶層,并提供平整的表面供液晶分子排列。玻璃基板上還會涂上一層透明導電層,用于施加電場。
三、液晶屏的導電層
導電層是液晶屏的重要組成部分,它主要用于施加電場和控制液晶分子的排列。導電層通常采用透明導電氧化物材料,如氧化錫(ITO)等。導電層可以分為行導電層和列導電層,通過行列交叉的方式形成電場,控制液晶分子的排列。
四、液晶屏的色彩濾光片
色彩濾光片是液晶屏顯示彩色圖像的重要組成部分。它通常由紅、綠、藍三種顏色的濾光片組成,通過調節透過不同顏色濾光片的光的強度,可以實現對彩色圖像的顯示。色彩濾光片的設計和制備工藝對液晶屏的色彩還原度和亮度有著重要影響。
五、液晶屏的背光源
背光源是液晶屏顯示亮度的關鍵部分,它主要用于照明液晶屏背面,使得圖像能夠在背光的照射下顯示出來。常用的背光源有冷陰極管(CCFL)和LED背光。LED背光具有亮度高、壽命長、節能等優點,逐漸取代了CCFL成為主流。
六、液晶屏的驅動電路
驅動電路是液晶屏的控制中樞,它能夠根據輸入的信號控制液晶分子排列,從而實現圖像的顯示。液晶屏的驅動電路通常由掃描電路和數據電路組成。掃描電路用于控制行的掃描和刷新,數據電路用于控制列的數據輸入。
七、液晶屏的顯示效果
液晶屏具有高對比度、廣視角、低功耗等優點,成為了現代電子產品中最常見的顯示技術之一。不同類型的液晶屏,如TN、IPS、VA等,具有不同的顯示效果和特點。隨著技術的不斷進步,液晶屏的顯示效果也在不斷提升,越來越接近真實的色彩和圖像。</p>
液晶屏作為一種重要的平面顯示技術,具有廣泛的應用前景。通過深入了解液晶屏的組成部分和工作原理,我們可以更好地理解液晶屏的工作原理和顯示效果。隨著科技的進步和創新,相信液晶屏的顯示效果和性能還會有更大的突破和提升。
