1602lcd液晶屏引腳接線方法

發布作者:深圳市奧視特科技有限公司     發布來源:zsdjk.cn    發布時間:2023-07-07

1602LCD液晶屏是一種常見的顯示模塊,其名稱中的1602代表了其顯示區域的大小為16列2行。它可以顯示英文、數字、符號等信息,并且可以通過控制電路來實現顯示內容的變化。1602LCD液晶屏廣泛應用于各種電子產品中,如計算器、電子鐘表、溫度計等。

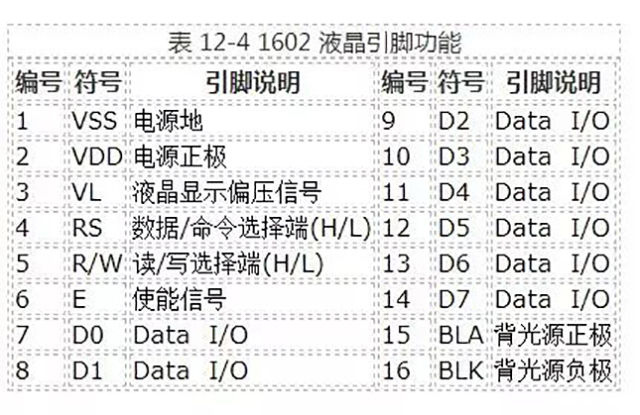

1602LCD液晶屏的接口
1602LCD液晶屏的接口主要包括16個引腳,其中8個引腳用于數據傳輸,另外8個引腳用于控制信號。其中,數據傳輸?shù)?個引腳分別為D0-D7,控制信號的8個引腳分別為RS、RW、E、D0-D3。其中,RS引腳用于選擇數據傳輸或指令傳輸,RW引腳用于選擇讀或?qū)懖僮?,E引腳用于使能信號,D0-D3引腳用于傳輸?shù)?位數據。

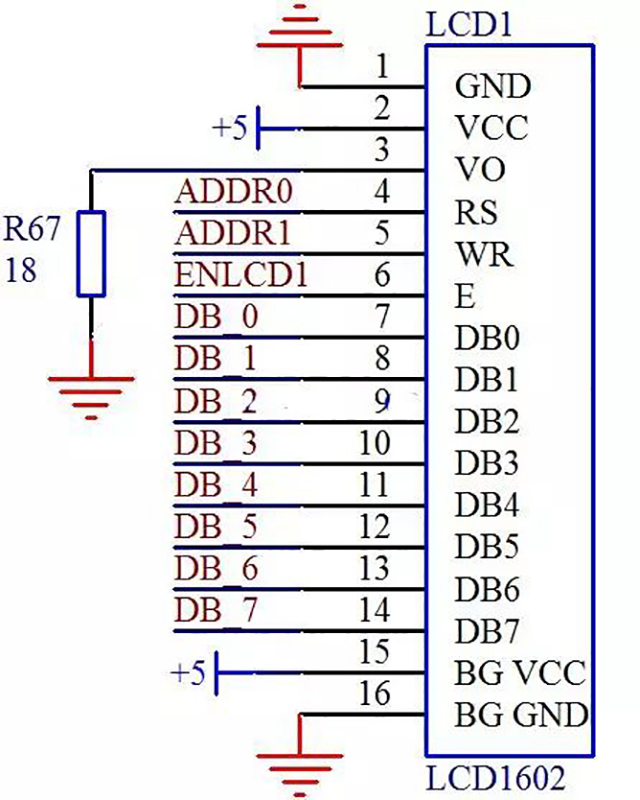

1602LCD液晶屏的接線方法如下:
1. 將1602LCD液晶屏的VSS引腳接地,VDD引腳接5V電源;
2. 將1602LCD液晶屏的VO引腳接一個10K電位器,另一端接地,中間接可變電壓,用于調整液晶屏的對比度;
3. 將1602LCD液晶屏的RS引腳接單片機的P0口,RW引腳接地,E引腳接單片機的P1口
4. 將1602LCD液晶屏的D0-D7引腳分別接單片機的P2-P9口。
1602LCD液晶屏的使用方法
使用方法如下:
1. 初始化液晶屏,設置顯示模式、光標模式等參數;
2. 將需要顯示的數據寫入液晶屏的數據寄存器中;
3. 等待液晶屏完成數據顯示;

4. 清除液晶屏上的數據,準備下一次顯示。


總結
1602LCD液晶屏是一種常見的顯示模塊,它可以通過控制電路來實現顯示內容的變化。其接口包括16個引腳,其中8個引腳用于數據傳輸,另外8個引腳用于控制信號。接線方法包括將1602LCD液晶屏的VSS引腳接地、VDD引腳接5V電源、VO引腳接一個10K電位器、RS引腳接單片機的P0口、RW引腳接地、E引腳接單片機的P1口、D0-D7引腳分別接單片機的P2-P9口。使用方法包括初始化液晶屏、將需要顯示的數據寫入液晶屏的數據寄存器中、等待液晶屏完成數據顯示、清除液晶屏上的數據,準備下一次顯示。
