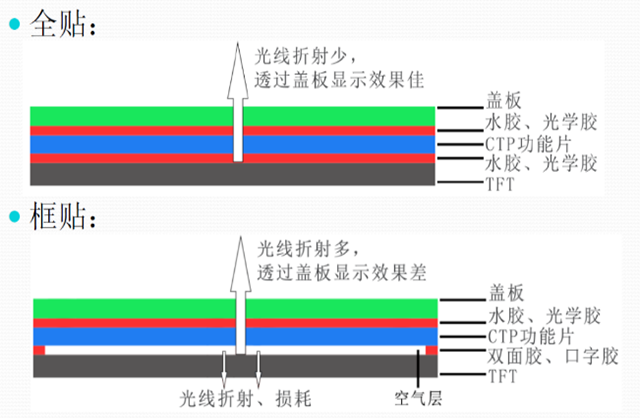

液晶模組貼合方式主要包括全貼和框貼兩種方式。全貼是將液晶模組直接貼合在顯示器面板上,而框貼則是將液晶模組貼在一個邊框中,再將邊框固定在顯示器面板上。本文將從多個方面對液晶模組的全貼和框貼方式進行詳細闡述。
1. 全貼方式的特點
全貼方式是將液晶模組直接貼合在顯示器面板上,具有以下特點:
1.1 精度要求高:全貼方式要求液晶模組與顯示器面板之間的貼合精度非常高,以確保顯示效果的清晰度和穩定性。
1.2 顯示效果好:由于液晶模組與顯示器面板直接貼合,可以減少反射和散射,提高顯示效果的亮度和對比度。
1.3 薄型化:全貼方式可以使整個顯示器更加薄型化,增加產品的美觀性和便攜性。
2. 全貼方式的工藝流程
全貼方式的工藝流程主要包括以下幾個步驟:
2.1 清潔處理:首先需要對顯示器面板進行清潔處理,確保表面干凈無塵。
2.2 膠液涂布:將膠液均勻地涂布在顯示器面板上,以形成液晶模組與面板之間的粘合層。
2.3 液晶模組貼合:將液晶模組精確地貼合在顯示器面板上,確保位置準確無誤。
2.4 熱壓固化:通過熱壓固化的方式,使液晶模組與顯示器面板之間的膠液快速固化,確保貼合牢固。
2.5 清潔檢驗:對貼合后的液晶模組進行清潔檢驗,確保無灰塵、無氣泡等質量問題。
2.6 成品包裝:最后將貼合好的液晶模組進行包裝,以便后續的運輸和銷售。
3. 框貼方式的特點
框貼方式是將液晶模組貼在一個邊框中,再將邊框固定在顯示器面板上,具有以下特點:
3.1 維修方便:框貼方式可以使液晶模組與顯示器面板之間更容易分離,方便后期維修和更換。
3.2 成本較低:相比全貼方式,框貼方式的工藝流程和材料成本相對較低,適用于大規模生產。
3.3 防塵效果好:由于液晶模組與顯示器面板之間有邊框作為隔離層,可以有效防止灰塵進入,提高產品的使用壽命。
4. 框貼方式的工藝流程
框貼方式的工藝流程主要包括以下幾個步驟:
4.1 邊框制作:首先需要制作一個適配液晶模組的邊框,邊框的材質和外觀要與產品整體風格相匹配。
4.2 膠液涂布:將膠液均勻地涂布在邊框的內部,以形成液晶模組與邊框之間的粘合層。
4.3 液晶模組貼合:將液晶模組精確地貼合在邊框內部,確保位置準確無誤。
4.4 邊框固定:將貼合好的液晶模組與邊框一起固定在顯示器面板上,可以使用螺絲、膠水等方式固定。
4.5 清潔檢驗:對貼合后的液晶模組進行清潔檢驗,確保無灰塵、無氣泡等質量問題。
4.6 成品包裝:最后將貼合好的液晶模組進行包裝,以便后續的運輸和銷售。

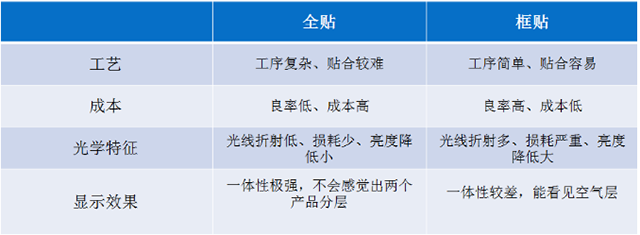

5. 全貼和框貼方式的優缺點比較
5.1 全貼方式的優點:
5.1.1 顯示效果好:全貼方式可以減少反射和散射,提高顯示效果的亮度和對比度。
5.1.2 薄型化:全貼方式可以使整個顯示器更加薄型化,增加產品的美觀性和便攜性。
5.1.3 貼合穩定:全貼方式要求貼合精度高,可以確保液晶模組與顯示器面板之間的貼合穩定。
5.2 全貼方式的缺點:
5.2.1 維修困難:全貼方式使液晶模組與顯示器面板之間難以分離,增加了后期維修和更換的難度。
5.2.2 成本較高:全貼方式的工藝流程和材料成本相對較高,適用于高端產品和小批量生產。
5.3 框貼方式的優點:
5.3.1 維修方便:框貼方式使液晶模組與顯示器面板之間更容易分離,方便后期維修和更換。
5.3.2 成本較低:框貼方式的工藝流程和材料成本相對較低,適用于大規模生產。
5.4 框貼方式的缺點:
5.4.1 顯示效果稍差:框貼方式由于有邊框作為隔離層,可能會影響顯示效果的亮度和對比度。
5.4.2 防塵效果較差:框貼方式無法完全阻止灰塵進入液晶模組與顯示器面板之間。
6. 結論
液晶模組的貼合方式主要包括全貼和框貼兩種方式,每種方式都有自己的特點和適用場景。全貼方式適用于對顯示效果和外觀要求較高的產品,而框貼方式適用于成本控制和后期維修方便的產品。在選擇液晶模組貼合方式時,需要綜合考慮產品的需求和制造成本,以及后期維修和更換的考慮。
