1. LCD模組的基本結構
LCD(Liquid Crystal Display)模組是一種廣泛應用于電子產品中的顯示技術。它由多個組件組成,包括液晶屏、背光源、驅動電路和控制電路等。液晶屏是LCD模組的核心部件,它由兩片玻璃基板組成,中間夾層有液晶材料。背光源提供光源,驅動電路負責控制液晶屏的像素點,而控制電路則負責接收信號并控制顯示內容。
2. 液晶屏的結構
液晶屏是LCD模組的關鍵組件,它由兩片玻璃基板組成,中間夾層有液晶材料。

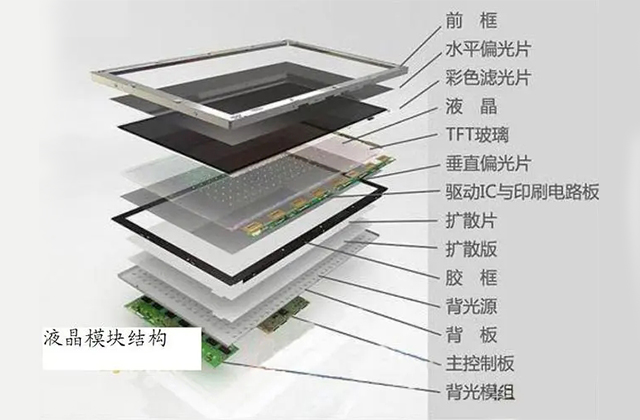

依次是前框-水平偏光板-彩色濾光片-液晶-TFT玻璃-垂直偏光片-驅動IC與電路板-擴散片-膠框-背光源-背板-主控制板-背光模組。
基板上有數百萬個微小的像素點,每個像素點都由三個亞像素組成,分別對應紅、綠、藍三個基本顏色。液晶材料通過電場的作用改變光的傳播方向,從而實現像素點的亮度和顏色的變化。
3. 背光源的種類
背光源是LCD模組的光源,它提供光線以照亮液晶屏。常見的背光源有冷陰極管(CCFL)和LED兩種。CCFL背光源成本較低,但功耗較高,發光均勻性較差;LED背光源成本高,但功耗低,發光均勻性好,且壽命長。隨著技術的進步,LED背光源逐漸取代了CCFL背光源,成為主流選擇。
4. 驅動電路的作用
驅動電路是LCD模組中的重要組成部分,它負責控制液晶屏的像素點。驅動電路將輸入信號轉換為液晶屏可以理解的信號,并通過驅動方式將這些信號傳遞給液晶屏的像素點。常見的驅動方式有靜態驅動和動態驅動兩種。靜態驅動適用于小尺寸液晶屏,動態驅動適用于大尺寸液晶屏。
5. 控制電路的功能
控制電路是LCD模組的另一個重要組成部分,它負責接收信號并控制顯示內容??刂齐娐房梢越邮諄碜酝獠吭O(shè)備的輸入信號,如圖像、視頻和音頻信號,并將這些信號轉換為液晶屏可以顯示的圖像??刂齐娐愤€可以控制液晶屏的亮度、對比度、色彩等參數。
6. LCD模組的優勢和應用
LCD模組具有很多優勢,例如顯示效果好、色彩鮮艷、清晰度高、視角廣、功耗低等。由于這些優勢,LCD模組被廣泛應用于各種電子產品中,如手機、電視、電腦顯示器、平板電腦等。LCD模組的應用領域正在不斷擴大,隨著技術的進步,LCD模組的性能和功能也在不斷提升。
7. LCD模組的維護和保養
為了保證LCD模組的正常使用和延長其壽命,需要進行適當?shù)木S護和保養。應避免長時間暴露在高溫、低溫或潮濕的環境中,以防止液晶屏受損。應定期清潔液晶屏表面,使用專用的清潔劑和柔軟的布進行清潔。還應注意避免使用尖銳物體或重物碰撞液晶屏,以防止屏幕破裂。
8. LCD模組的未來發展
LCD模組作為一種重要的顯示技術,其未來發展前景廣闊。隨著科技的不斷進步,LCD模組的分辨率、刷新率、色彩表現等方面將得到進一步提升。LCD模組還將更加注重環保和能源效率,減少對資源的消耗。未來,LCD模組有望在更多領域得到應用,為人們帶來更好的視覺體驗。
